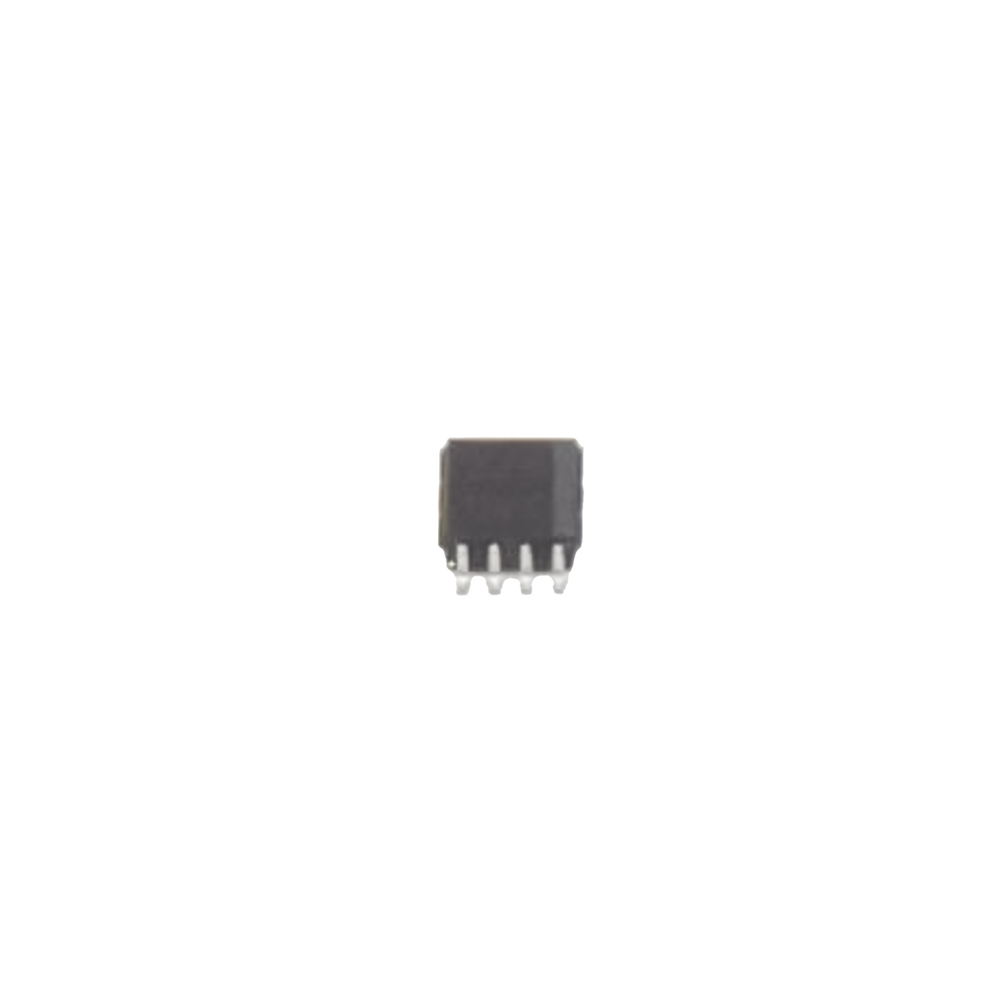

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST. - Image 2

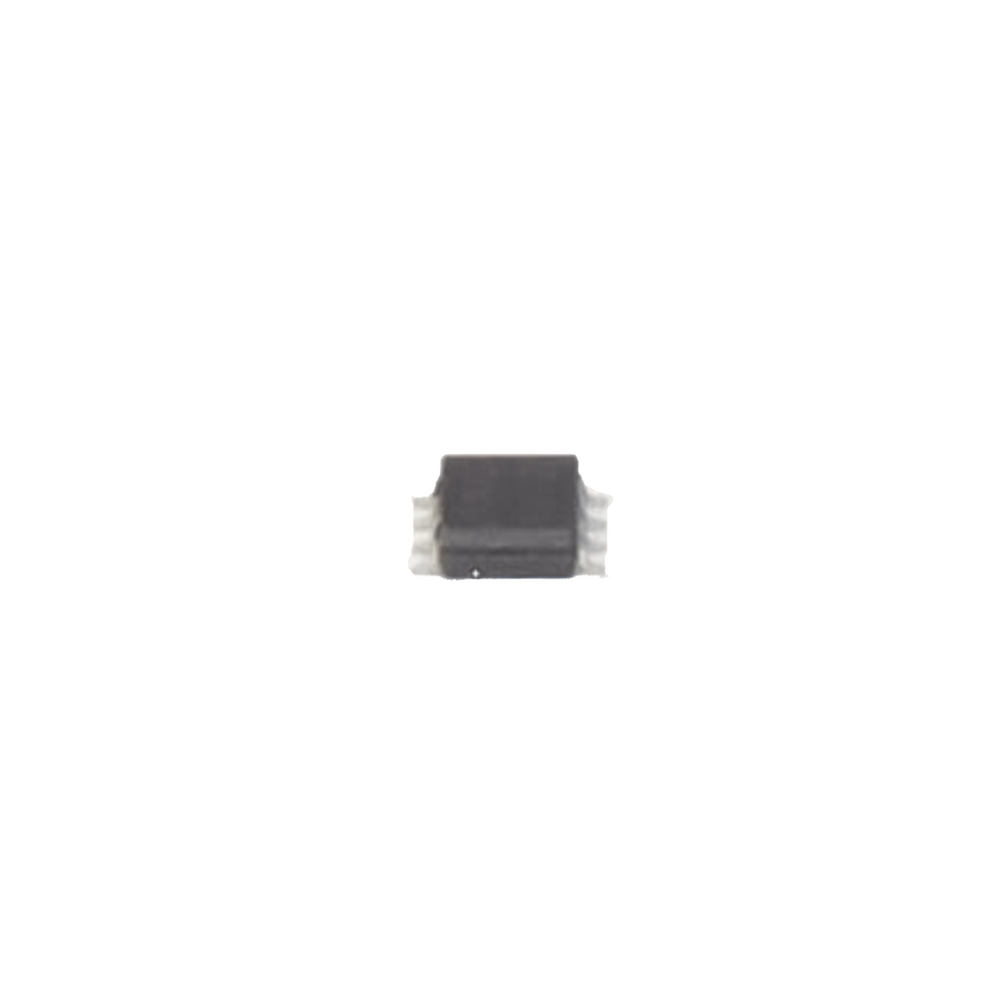

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST. - Image 3

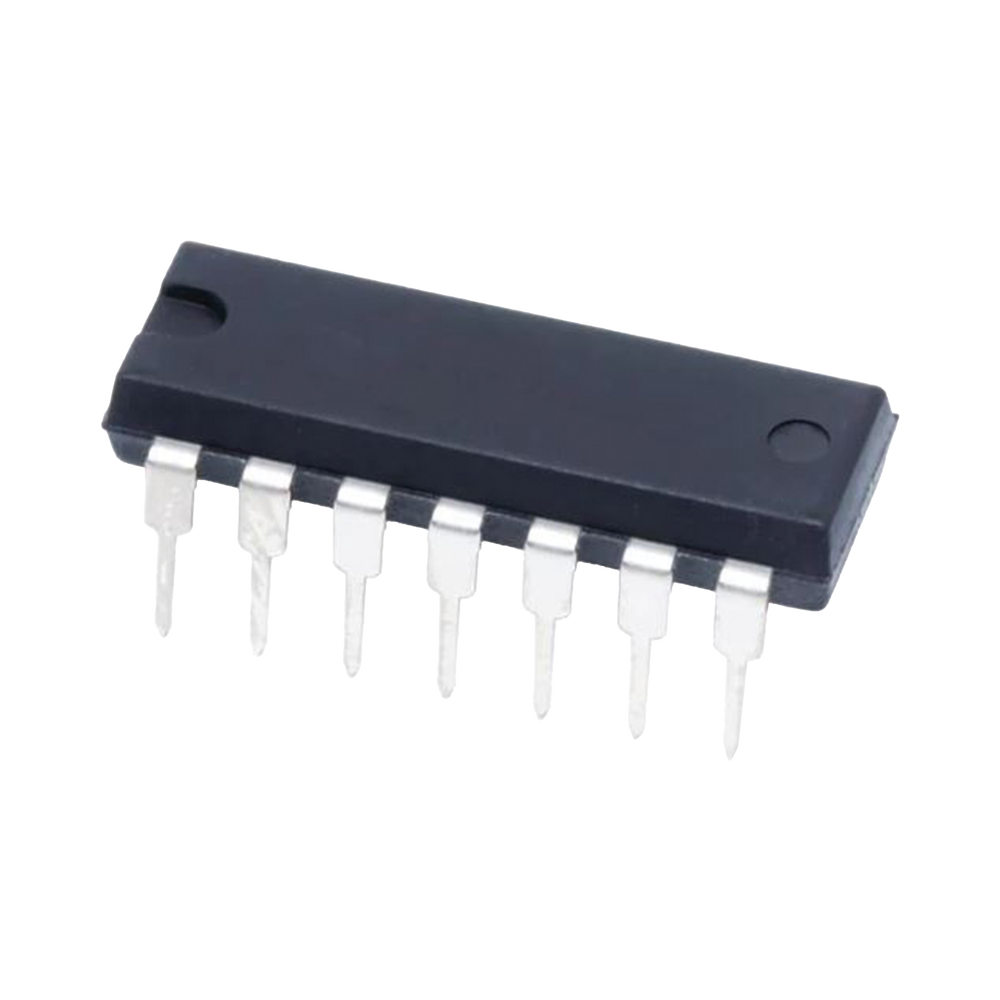

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST. - Image 4

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

$25.23 Mas IVA

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

199 disponibles

SKU: 595-TS5A2066DCTR Categoría: Misceláneo Etiquetas: Misceláneo, Refacciones, SYSCOM

Descripción

Características Principales

Switch analógico SPST de doble canal
Resistencia de contacto baja, solo 10 ohmios
Diseño compacto para integraciones eficientes
Permite conmutación precisa y rápida
Compatible con múltiples aplicaciones electrónicas

Especificaciones Generales

Tipo: Switch analógico SPST
Canales: Doble canal
Tensión de alimentación: 1.65V a 5.5V
Resistencia ON: 10Ω (máx 15Ω a 4.5V, 20Ω a 3V)
Corriente máxima: ±50mA por canal
Tiempo de activación: 3.4-6.1ns (5V), 4.3-7.1ns (3.3V)
Tiempo de desactivación: 1.3-4.2ns (5V), 1.3-4.7ns (3.3V)

Características Eléctricas

Carga inyectada: 1pC (5V), 0.5pC (3.3V)
Distorsión armónica: 0.01% (5V), 0.065% (3.3V)
Corriente de alimentación: 1μA (típico), 5μA (máx)
Capacitancia OFF: 5.5-6pF
Capacitancia ON: 13.5-14pF
Aislamiento OFF: -68dB a 10MHz
Crosstalk: -66dB a 10MHz

Condiciones de Operación

Rango operativo: -40°C a 85°C
Tensión lógica alta: 0.7×VCC a 5.5V
Tensión lógica baja: 0 a 0.3×VCC
Corriente de fuga: ±1μA (típico), ±1μA (máx)
Tensión de ruptura: -0.5V a 6.5V
Protección ESD: ±2000V HBM, ±1000V CDM

Características Físicas

Paquetes disponibles: SSOP, VSSOP, DSBGA
Tamaño SSOP: 2.95mm x 2.80mm
Tamaño VSSOP: 2.30mm x 2.00mm
Tamaño DSBGA: 1.25mm x 2.25mm
Disipación térmica: 99.8°C/W (DSBGA), 214.1°C/W (SSOP)
Latch-up: >100mA por JESD78, Clase II

Aplicaciones

Circuitos de muestreo y retención
Equipos portátiles con batería
Enrutamiento de señales de audio y video
Circuitos de comunicación
Teléfonos celulares
Sistemas de adquisición de datos de baja tensión
PDAs
