Descripción
Características Principales

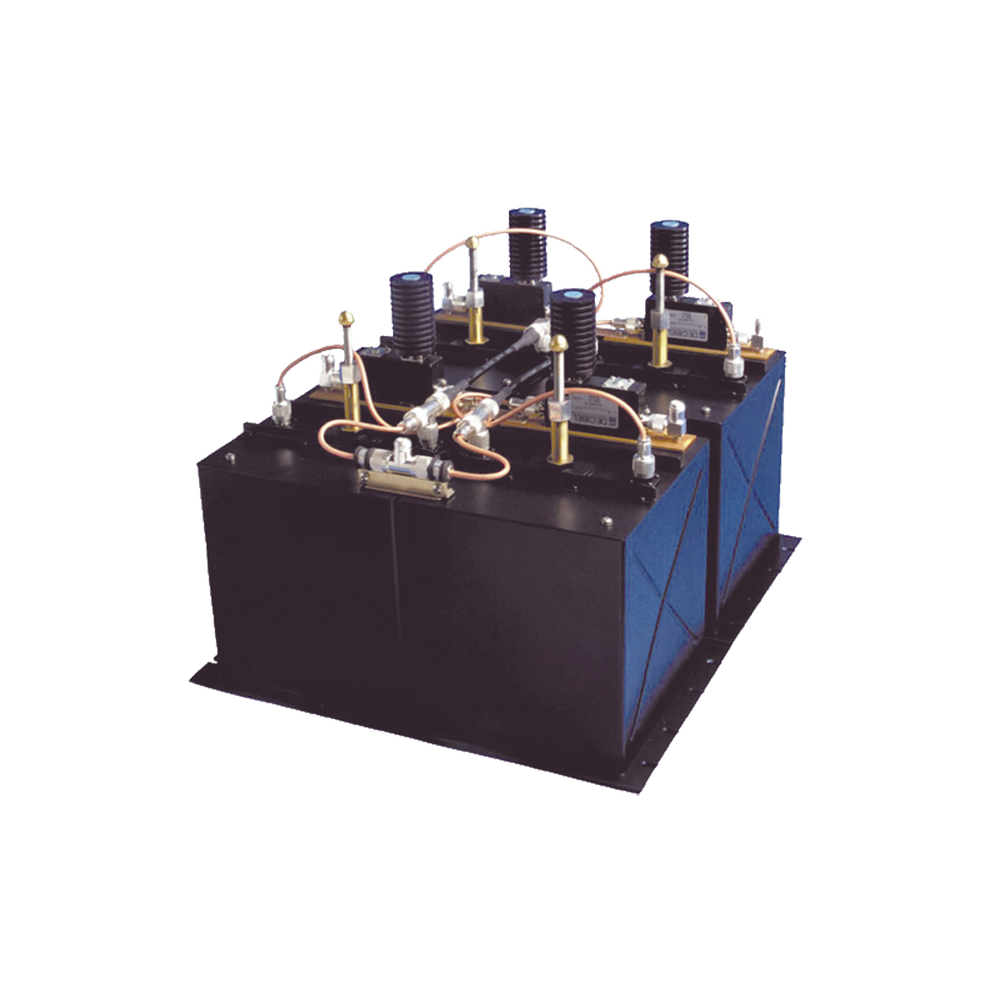

- Combinador de cavidad para transmisores
- Frecuencia: 410-430 MHz
- 3 canales
- Conectores: N Hembra
- Separación mínima entre frecuencias: 100 kHz
- Potencia de entrada: 150 W por canal
- Aislamiento Tx a Tx: 65 dB (mínimo)
- Aislamiento Antena a Tx: 50 dB (mínimo)
- Montaje en rack 19′ EIA
Especificaciones Eléctricas
- Pérdida de inserción: 3.6 dB típico (3 canales a 100 kHz)
- Retorno de transmisor (dB): 19 dB mínimo
- Rango de temperatura: -30°C a +60°C
- Construcción: Cobre con acabado negro
- Dimensiones del cavidad: 9.25 x 8.5 x 9.25 pulgadas (235 x 215 x 235 mm)
- Ancho: 19 pulgadas (482.6 mm)
- Profundidad: 15 pulgadas (381 mm)
- Altura: 10.5 pulgadas (266.7 mm) para 2 canales
- Peso neto: 38 lb (17.3 kg) para 2 canales
Notas de Aplicación
- Para separaciones de frecuencia menores a 75 kHz (mínimo 50 kHz), se requiere el uso de kit de carga
- Para separaciones menores a 100 Hz pero mayores o iguales a 50 kHz, se requiere kit de carga de alta potencia (DB4368LDKT) en cada canal cercano (mínimo 2)
- Al pedir canales de expansión, especificar el número de canales deseado
- Para múltiples canales de expansión, contactar al soporte técnico de dB Spectra
- El uso de kits de carga agrega 4.6′ a la profundidad pero no afecta la altura
