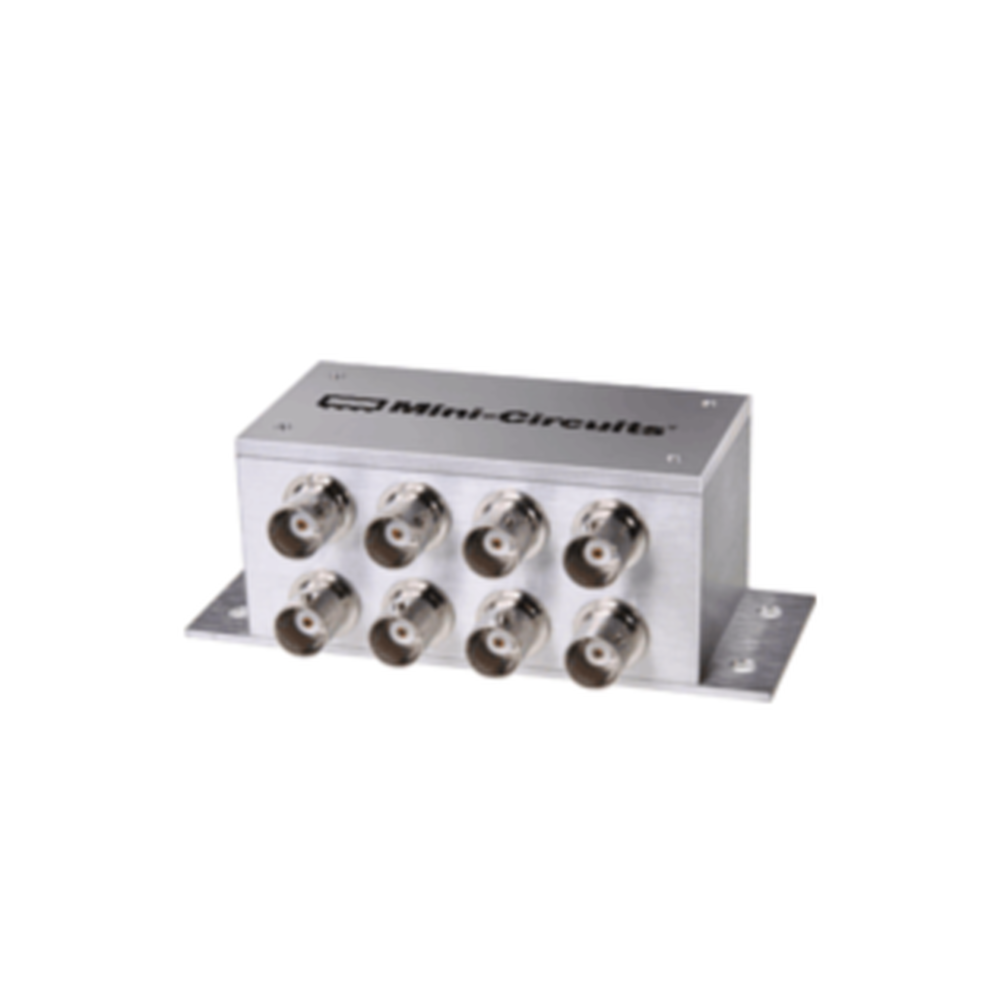

Combinador / Divisor de Potencia de 1 a 8 Salidas BNC, 0.8 dB, 1 Watt, 30 dB de Aislamiento.

Combinador / Divisor de Potencia de 1 a 8 Salidas BNC, 0.8 dB, 1 Watt, 30 dB de Aislamiento.

$7,539.65 Mas IVA

Combinador / Divisor de Potencia de 1 a 8 Salidas BNC, 0.8 dB, 1 Watt, 30 dB de Aislamiento.

Agotado

SKU: ZFSC-8-1 Categoría: Etiquetas: , ,

Descripción

Características Principales

  • Rango de frecuencia: 0.5 a 175 MHz
  • Pérdida de inserción: 0.8 dB típico
  • Aislamiento: 30 dB típico
  • Desbalance de amplitud: 0.2 dB típico
  • Impedancia: 50Ω
  • Tipo de conector: BNC

Especificaciones Eléctricas

  • Potencia de entrada máxima: 1W
  • Disipación interna máxima: 0.62W
  • Pérdida total: 9.0 dB a 0.5 MHz
  • VSWR entrada: 1.36:1 a 0.5 MHz
  • VSWR salida: 1.13:1 a 0.5 MHz
  • Temperatura de operación: -55°C a 100°C
  • Temperatura de almacenamiento: -55°C a 100°C

Aislamiento
  • 1-2: 42.28 dB a 0.5 MHz
  • 1-7: 50.46 dB a 0.5 MHz
  • 5-7: 40.88 dB a 0.5 MHz
  • 28.57 dB a 175 MHz

Conectores
  • Modelo BNC: ZFSC-8-1+
  • Modelo SMA: ZFSC-8-1-S(+)

Dimensiones
  • A: 4.06′ (103.12 mm)
  • B: 1.60′ (40.64 mm)
  • C: 1.57′ (39.88 mm)
  • D: 3.56′ (90.42 mm)

Aplicaciones
  • Comunicaciones HF/VHF
  • Instrumentación
  • Sistemas de radio

Condiciones de Operación
  • Cumple con RoHS
  • Caja blindada robusta
  • Temperatura de operación: -55°C a 100°C

Pérdida de Inserción
  • 0.8 dB típico
  • 1.2 dB máximo

Desbalance de Fase
  • 1.0 grado típico
  • 2.5 grados máximo

Pérdida Total
  • 9.37 dB a 0.5 MHz
  • 9.69 dB a 175 MHz

Condiciones de Garantía

Los componentes cubiertos por este documento de especificaciones están sujetos a la garantía limitada estándar de Mini-Circuits y a los términos y condiciones. Para más información, visite el sitio web de Mini-Circuits.

Discover more from BLAD-NET Tecnología

Subscribe to get the latest posts sent to your email.

Información adicional

Peso 0.2 kg
