Descripción
Características Principales
- Rango de Frecuencia: 470-512 MHz
- Cavidades: 4 (4′ diámetro)
- Separación TX-RX (Min.): 3 MHz
- Pérdida por Inserción: 1.0 dB
- Aislamiento TX-RX: 90 dB (@ 5 MHz)
- VSWR (máx.): 1.5:1
- Potencia: 250 W
Especificaciones Mecánicas
- Dimensiones: 133 x 483 x 267 mm
- Peso: 4.5 kg
- Conector: N Hembra
- Acabado: Pintura acrílica gris
- Montaje: 19′ Panel
Rendimiento del Duplexer

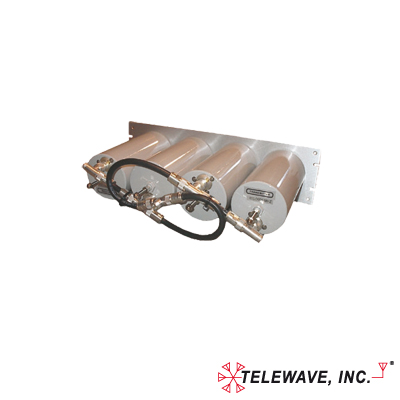

El TPRD-4744 proporciona características de paso de banda con mínima pérdida de inserción, mientras ofrece máxima protección TX a RX en entornos RF severos. La sintonización ajustable optimiza la atenuación requerida para un rendimiento RX ideal.
Con una separación TX-RX de 3 MHz o más, este duplexer puede combinar dos transmisores en una sola antena o alimentar dos receptores. Para espaciados menores a 3 MHz, se recomienda contactar a Telewave para asistencia.
Todos los duplexers se sintonizan y prueban con frecuencias especificadas por el cliente antes del envío. No se requieren ajustes adicionales.
Nota:
Las frecuencias exactas del transmisor y receptor deben especificarse al momento de realizar el pedido.
