Descripción

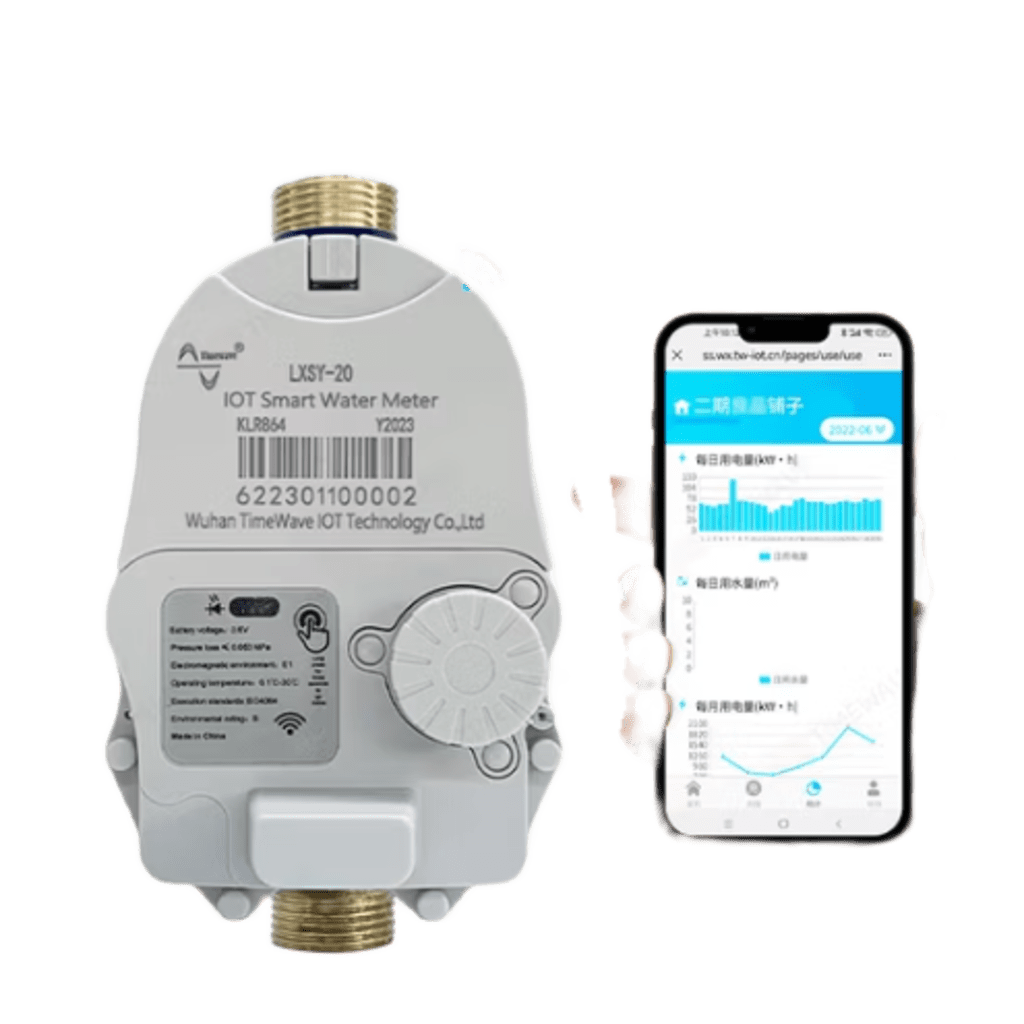

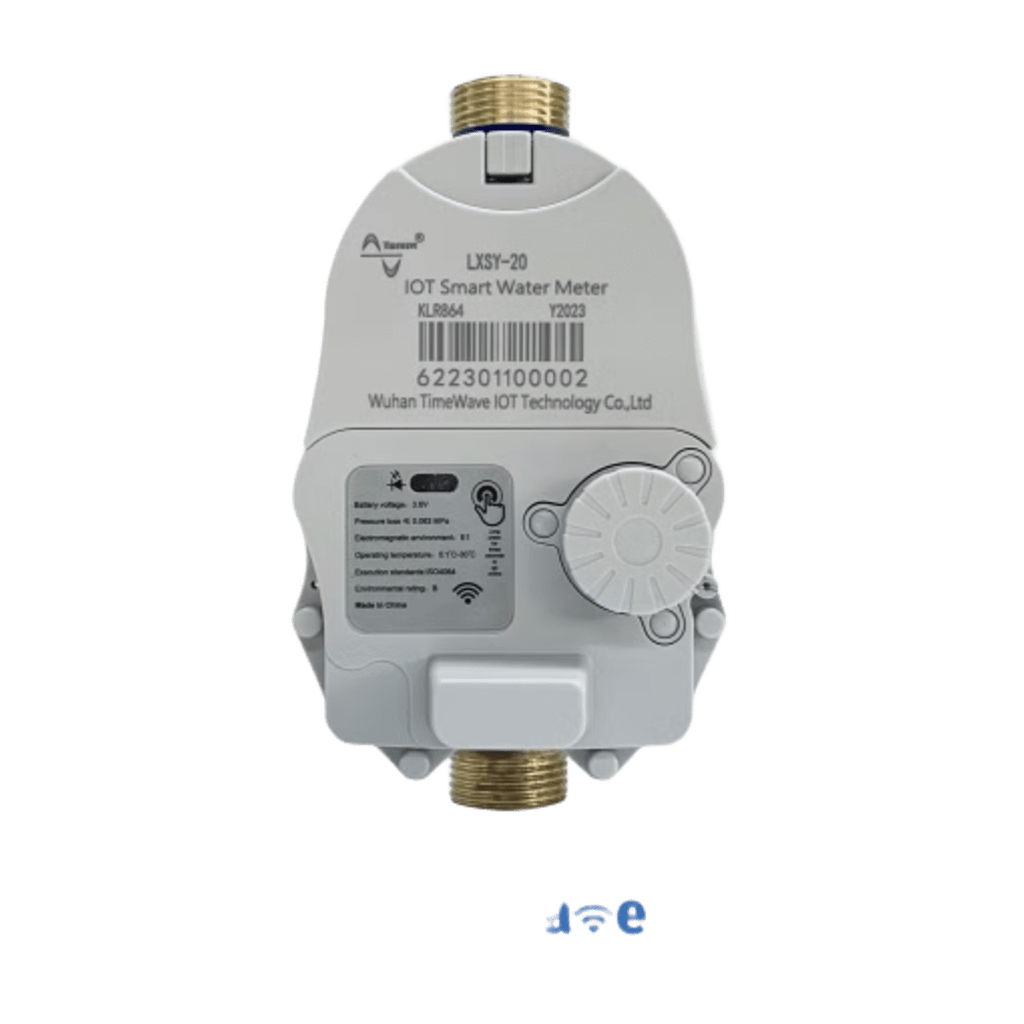

Wuhan Time Wave Network Technology modelo: LXSY-TW
Medidor de agua inteligente IoT con tecnología LoRaWAN que combina medición mecánica tradicional con capacidades electrónicas avanzadas. Utiliza estructura seca que aisla el mecanismo de conteo del agua medida, previniendo problemas de condensación y contaminación. Incorpora comunicación inalámbrica mediante tecnología de espectro expandido para transmisión de datos diaria automática hacia gateways LoRaWAN. Diseñado con arquitectura split donde la unidad electrónica es independiente del medidor base, permitiendo mayor flexibilidad y mantenimiento. Alimentado por batería de litio de alta capacidad con consumo ultra bajo en modo sleep (<10μA). Incluye válvula eléctrica para control remoto de flujo y funciones avanzadas de monitoreo y alarmas.
Características Generales
- Tipo: Medidor de agua electrónico con transmisión remota
- Estructura: Seca (dry type)
- Comunicación: LoRaWAN + CAT1 opcional
- Precisión: Clase 2 según GB/T 778.1~3-2007
- Medición Mínima: 10 litros
- Detección: No contacto, lógica electrónica completa
- Válvula: Control eléctrico de bola (opcional)
- Batería: Pack de litio 3.6V (ER26500+HPC1520)
- Diámetros Nominales: 15mm, 20mm, 25mm, 50mm
- Flujo Común Q3: 2.5 m³/h (15mm), 4.0 m³/h (20mm), 6.3 m³/h (25mm)
- Flujo Sobrecarga Q4: 3.1 m³/h (15mm), 5.0 m³/h (20mm), 7.8 m³/h (25mm)
- Rango Ratio: R=Q3/Q1=100
- Presión Máxima: ≤1.2MPa
- Pérdida de Presión: △p≤0.063MPa
- Error Máximo: ±2% (alta zona), ±5% (baja zona)
- Protocolo: LoRaWAN
- Bandas: CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_1/2/3/4
- Upload: 1 vez/día (configurable)
- Corriente Sleep: <10μA
- Corriente Comunicación: <50mA (datos), <100mA (pico)
- Voltaje: 2.7～3.6V
- Interfaces: Infrarrojo, botón táctil
- Temperatura Agua Fría: T30 (0~+45℃)
- Temperatura Agua Caliente: T90 (0~+90℃)
- Humedad: 0~95%RH
- Materiales: Cumple GB/T 778-2018
- Normativa: CJT224-2012 Electronic Remote Water Meter
- Conexiones: Roscadas (R1/2, R3/4, R1) o Flange GB/T 17241.6-2008
- Wake-up por botón táctil
- Transmisión manual (3 segundos)
- Comunicación infrarroja para parámetros
- Alarmas: voltaje anormal, válvula, flujos continuos
- Recolección y upload programado
- Auto-switching modo reporte (diario/mensual)
- Calibración de reloj automática y remota
- Función overdraft: 3m³ mensual con válvula
- Protección anti-malicious triggering (5min interval)
- TWLXSY-25: 225×96×130mm (R1, G11/4)
- Flange: 4 pernos Ø19mm, D1=125mm
Plataforma de Gestión de medidores TIMEWAVE: TIMEWAVE-SAAS
