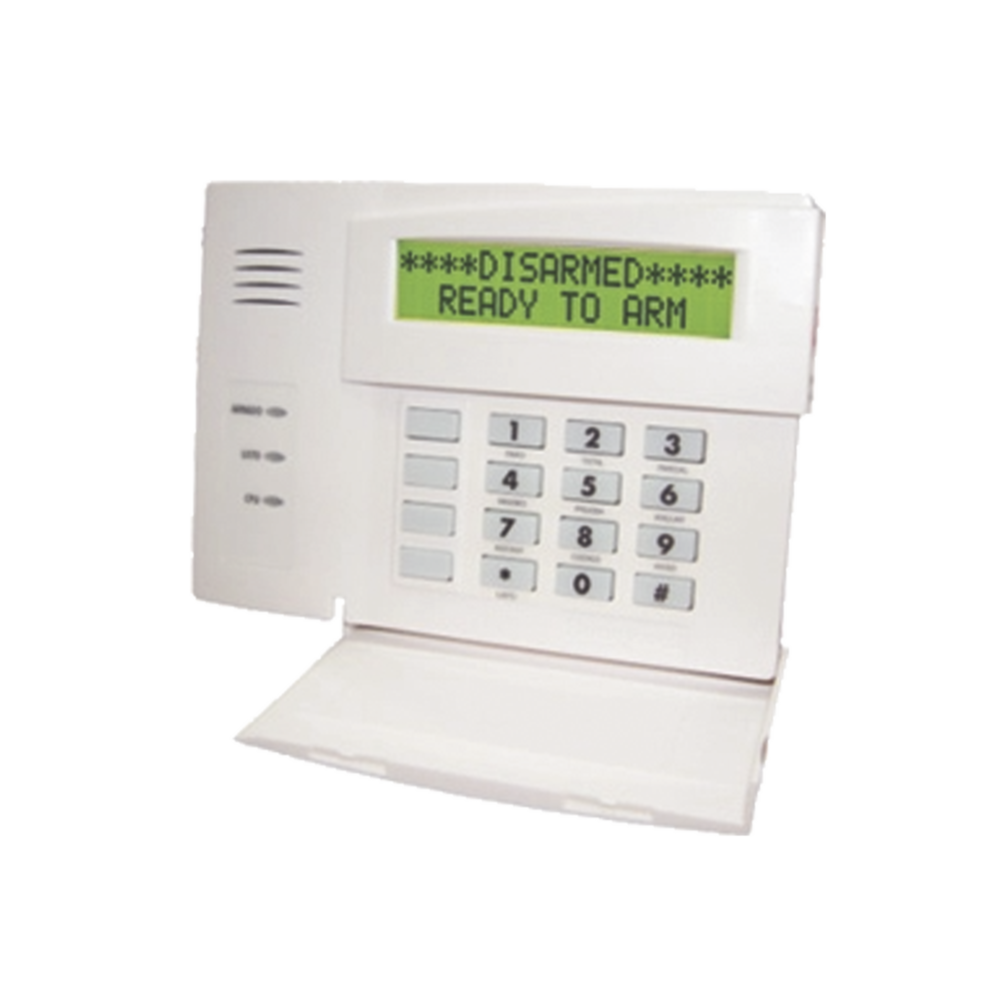

Descripción
Características Principales
- Pantalla alfanumérica de 32 caracteres
- Teclas suaves iluminadas al tacto
- Cuatro teclas programables para macros o pánicos
- Incluye expansor de 4 zonas cableadas
- Relevador incluido para automatización
Funcionalidad
- Consola multifunción con mensajes en español
- Compatible con paneles Ademco que soportan módulos expansores 4229 o 4208-4
- Zonas y relé emulan módulos 4229/4208-4
- Requiere panel con EPROM en español para mostrar mensajes en ese idioma
Especificaciones Técnicas
- Pantalla: LCD alfanumérico supertwist, 2×16, retroiluminado
- Dimensiones: 137mm x 187mm x 32mm
- Consumo: 190mA (en alarma), 115mA (en reposo con LCD iluminado), 55mA (en reposo sin iluminación)
- Zonas: 4 zonas RFL de 2KΩ con tiempo de respuesta de 300mS
- Relé: Contacto N/C con capacidad 1A, 24V CA/CC
Modo Programación
- Accesible dentro de los 60 segundos posteriores a la aplicación de tensión
- Permite configurar 7 opciones: dirección, expansor, tipo de zona, antisabotaje, pantalla, acústica, idioma
- Mantener pulsadas teclas [1] y [3] durante 3 segundos para acceder
- Soporta programación local de opciones
Opciones de Programación
- Dirección de consola (por defecto 31)
- Habilitación de expansor de zonas
- Selección de tipo de zona (RFL o doble balanceo)
- Control de protección antisabotaje
- Modo de pantalla (siempre activa, activa por tecla, apagado automático)
Montaje y Cableado
- Montaje en superficie o en cajetín eléctrico

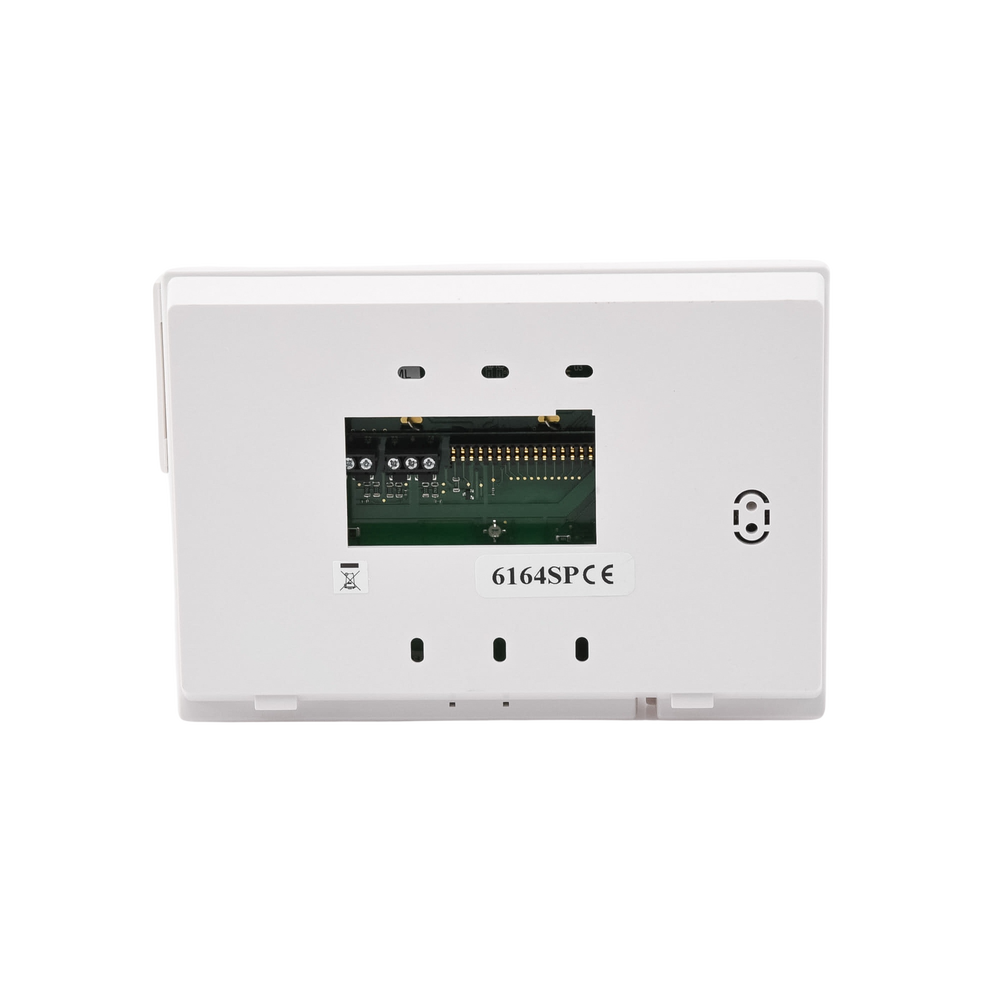

- Acceso a bloque de terminales quitando parte trasera
- Protección contra retirada de pared mediante tornillo adicional
- Cableado con terminales identificados: G, Y, +, -, Z1-Z4, NA, NC, C
Funciones de Seguridad
- Mensajes de estado y alarma en pantalla

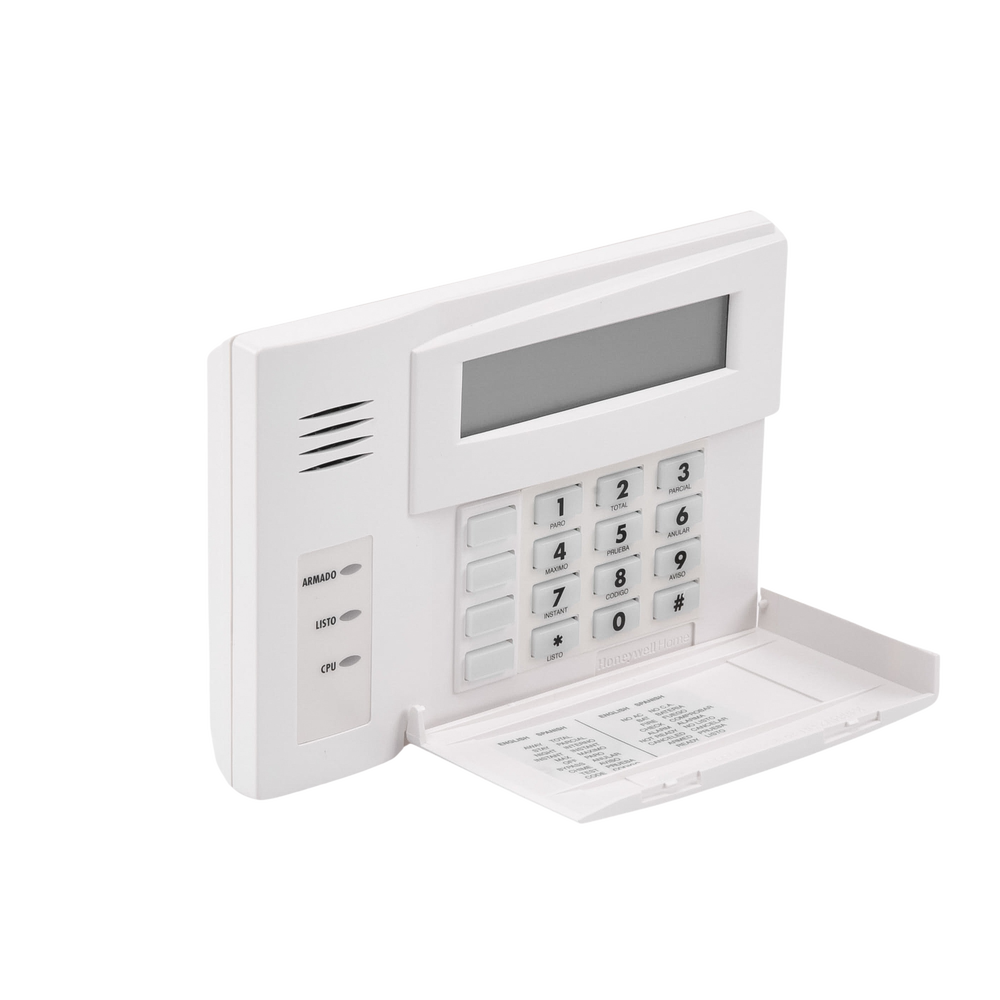

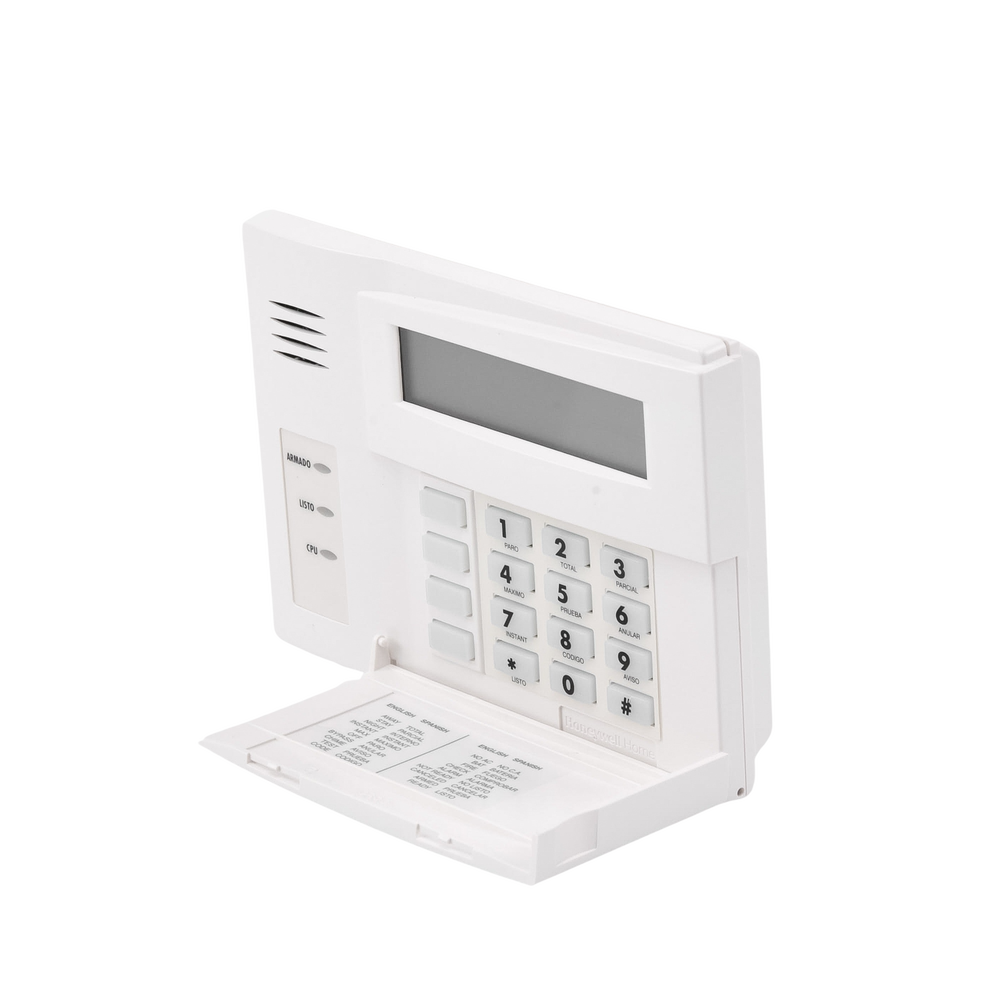

- Indicación visual mediante LEDs de armado, listo y fallo
- Zumbador para alertas de alarma y confirmación de teclas
- Transmisión de condiciones de sabotaje al panel de control
