Descripción
Características Principales
- Frecuencia: 100-600 MHz
- Pérdida de inserción: 0.4 dB (típico)
- Aislamiento: 27 dB (típico)
- Potencia de entrada: Hasta 10W

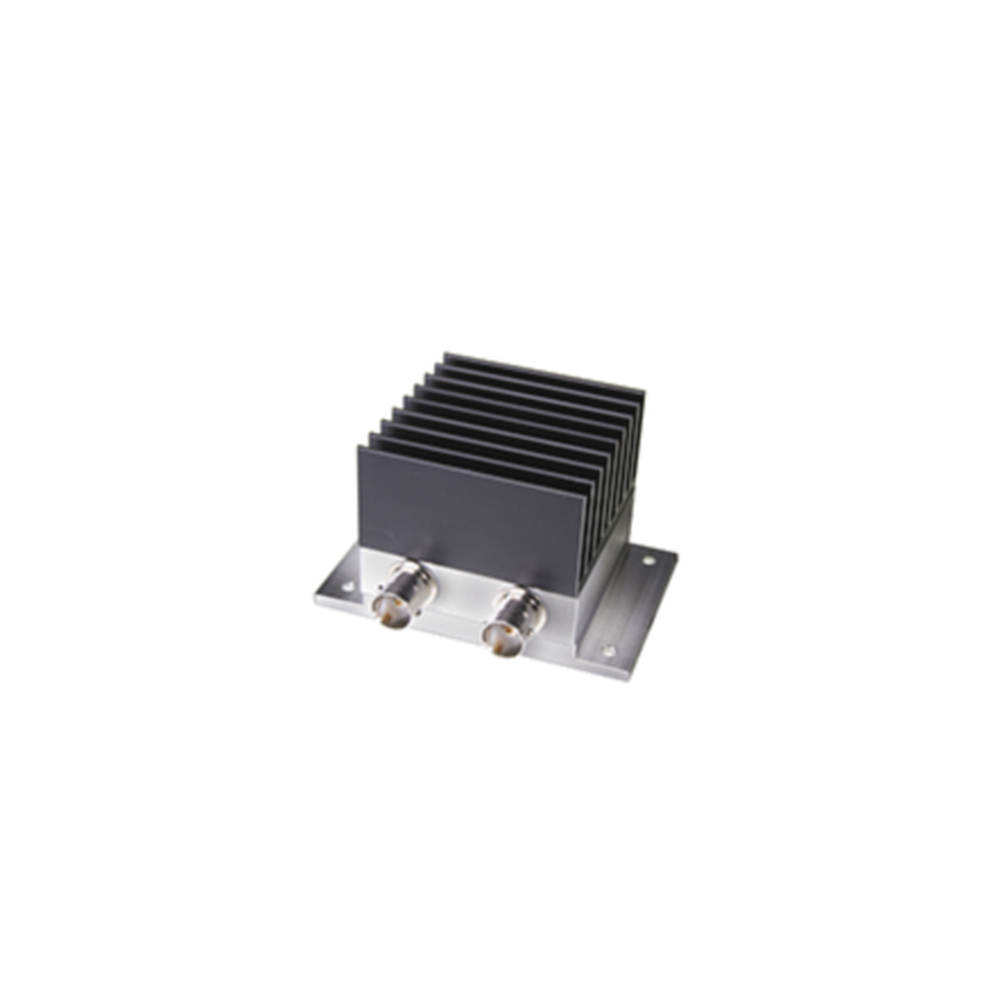

- Tipo: Combinador coaxial de 2 vías
- Impedancia: 50Ω
Condiciones de Operación
- Temperatura de operación: -55°C a 90°C
- Temperatura de almacenamiento: -55°C a 100°C
- Conectores coaxiales
- Derating lineal a 20% de la potencia a 90°C
- Para señales no coherentes, potencia por puerto = potencia nominal / número de puertos
Aplicaciones
- Sistemas VHF/UHF
- Receptores y transmisores de comunicación
- Aplicaciones de alta potencia en banda ancha
Condiciones de Operación
- Operación desde -55°C a +90°C (derating lineal a 20% a 90°C)
- Almacenamiento desde -55°C a +100°C
- Para señales no coherentes, potencia por puerto = potencia nominal / número de puertos
Información Importante
- Daño permanente puede ocurrir si se exceden los límites máximos
- Las especificaciones eléctricas se basan en los criterios de prueba establecidos por Mini-Circuits
- El producto está sujeto a la garantía estándar de Mini-Circuits
Conectores Disponibles
- BNC – Modelo: ZA2CS-600-10W
- N-TYPE – Modelo: ZA2CS-600-10W-N
- SMA – Modelo: ZA2CS-600-10W-S
Datos Típicos
A 25°C, salvo indicación contraria:
- Total Loss: 3.26 dB @ 100 MHz (típico)
- Amplitude Unbalance: 0.01 dB @ 100 MHz (típico)
- Isolation: 24.75 dB @ 100 MHz (típico)
- VSWR (Sum, Port 1, Port 2): 1.22, 1.36, 1.34 @ 100 MHz (típico)
